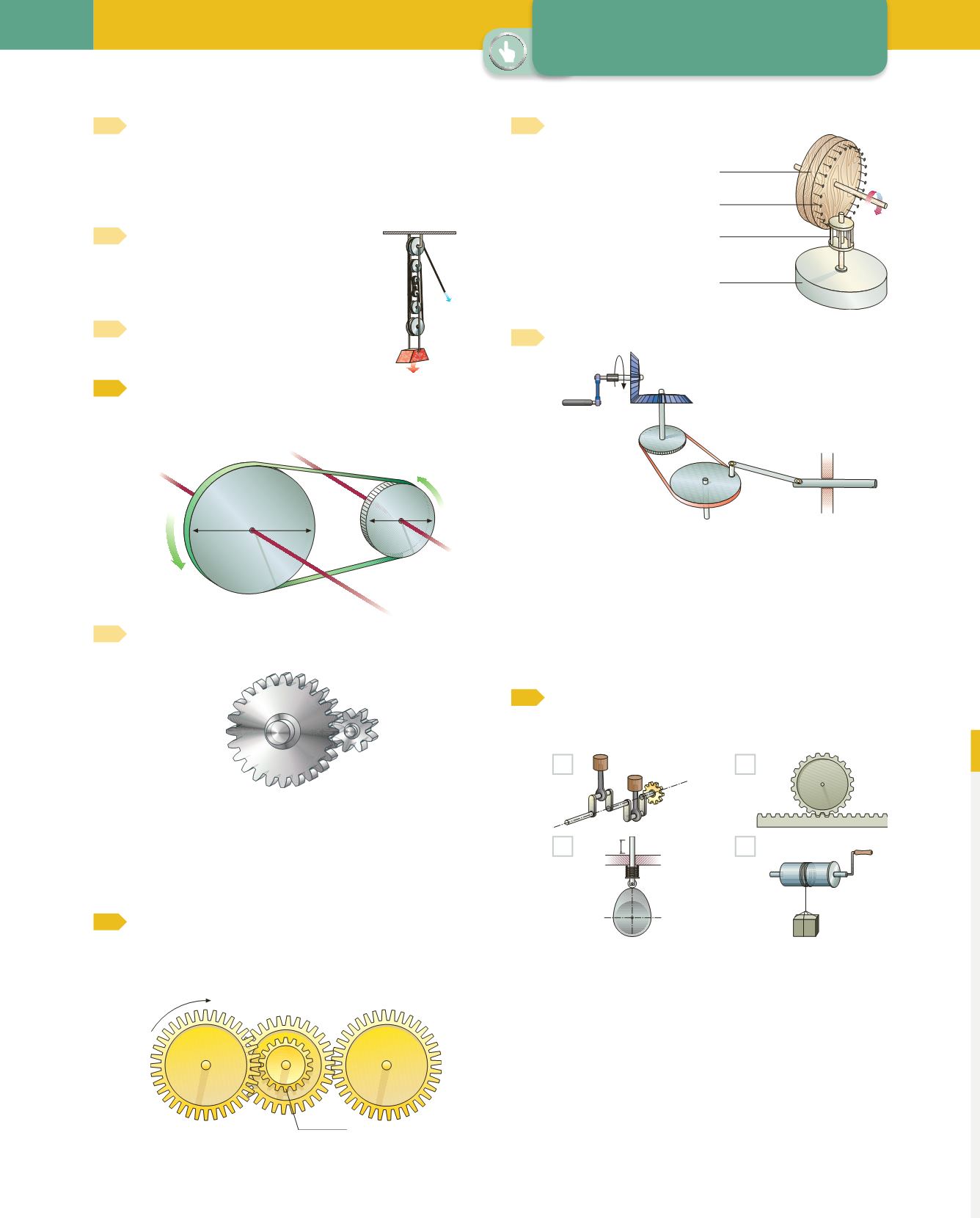

126
1
A quina distància de l’eix d’un balancí s’hauria
d’asseure un xiquet de 30 kg perquè la barra esti-
ga en equilibri, si enfront té una xiqueta de 20 kg
situada a 1,5 m del punt de suport? I si la xiqueta
estiguera situada a 3 m del punt de suport? Quina
conclusió en pots traure ?
2
Quina força hem d’aplicar, com a
mínim, per elevar la càrrega de la
figura? Si apliquem una força de
30 N, quina resistència podrem
véncer ?
3
Fes en el teu quadern un esquema
de cada un dels tres tipus de pa-
lanca.
4
Calcula el diàmetre que ha de tenir la roda motriu
d’aquest sistema perquè, si gira a 70 rpm, la roda
conduïda gire a 560 rpm. Quina n’és la relació de
transmissió ?
5
Calcula la relació de transmissió en el sistema
d’engranatges del dibuix.
a)
A quina velocitat deu girar la roda d’entrada si la
d’eixida ho fa a 60 rpm? Indica el sentit de gir de les
rodes.
b)
Varia la relació de transmissió si col·loquem una roda
intermèdia entre les dues rodes anteriors? Demos-
tra-ho.
6
Calcula la velocitat d’eixida del sistema de transmis-
sió de l’esquema. Indica el sentit de gir de les rodes
2, 3 i 4. Després, calcula la velocitat que deu tenir la
roda d’entrada si la d’eixida gira a 60 rpm.
7
El mecanisme següent
s’utilitzava en els molins
de vent per a moldre el
gra i obtenir-ne farina.
Quin tipus de transmis-
sió de moviment duu a
terme? Si l’engranatge
gira a 60 rpm en el sen-
tit de les agulles del re-
llotge, a quina velocitat
i en quin sentit ho deu
fer la roda?
8
Observa el mecanisme següent:
a)
Indica les diverses parts de què consta i el tipus de
transmissió o transformació que es produeix en cada
una i en el mecanisme en el seu conjunt.
b)
Si el pinyó A gira a 90 rpm, quants desplaçaments deu
fer la biela en una hora?
c)
Si el pinyó A es mou en el sentit indicat en el dibuix, en
quin sentit deu girar la roda B?
d)
Indica si es tracta d’un mecanisme reversible.
9
Observa aquests mecanismes. Llig les quatre pre-
guntes, determina quina es correspon amb cada
mecanisme i resol cada una:
a)
D’on procedeix la força que fa moure les bieles? Es
tracta d’un mecanisme reversible?.
b)
Si el pas és de 2 mm i la cremallera es desplaça a 60
cm/min, quantes dents deu tenir el pinyó que està gi-
rant a una velocitat de 10 voltes per minut?
c)
Quin tipus de moviment descriu el seguidor? Quin ele-
ment fa que estiga apegat contínuament al perfil de
la lleva?
d)
Si la manovella mesura 40 cm i el radi del torn, la ter-
cera part, quants quilòmetres podrem alçar en aplicar
una força de 240 N?
ACTIVITATS FINALS
6
N
2
560 rpm
D
10 mm
N
1
70 rpm
200 rpm
Z
1
36
Z
3
30
Z
4
36
Z
2
18
Engranatge
28 claus
varetes
Roda de molí
Pinyó A
Pinyó B
Roda A
Roda B
Z
A
=
20
D
A
=
10
Z
B
=
30
D
B
=
15
F
50 kg
A
B
C
D
