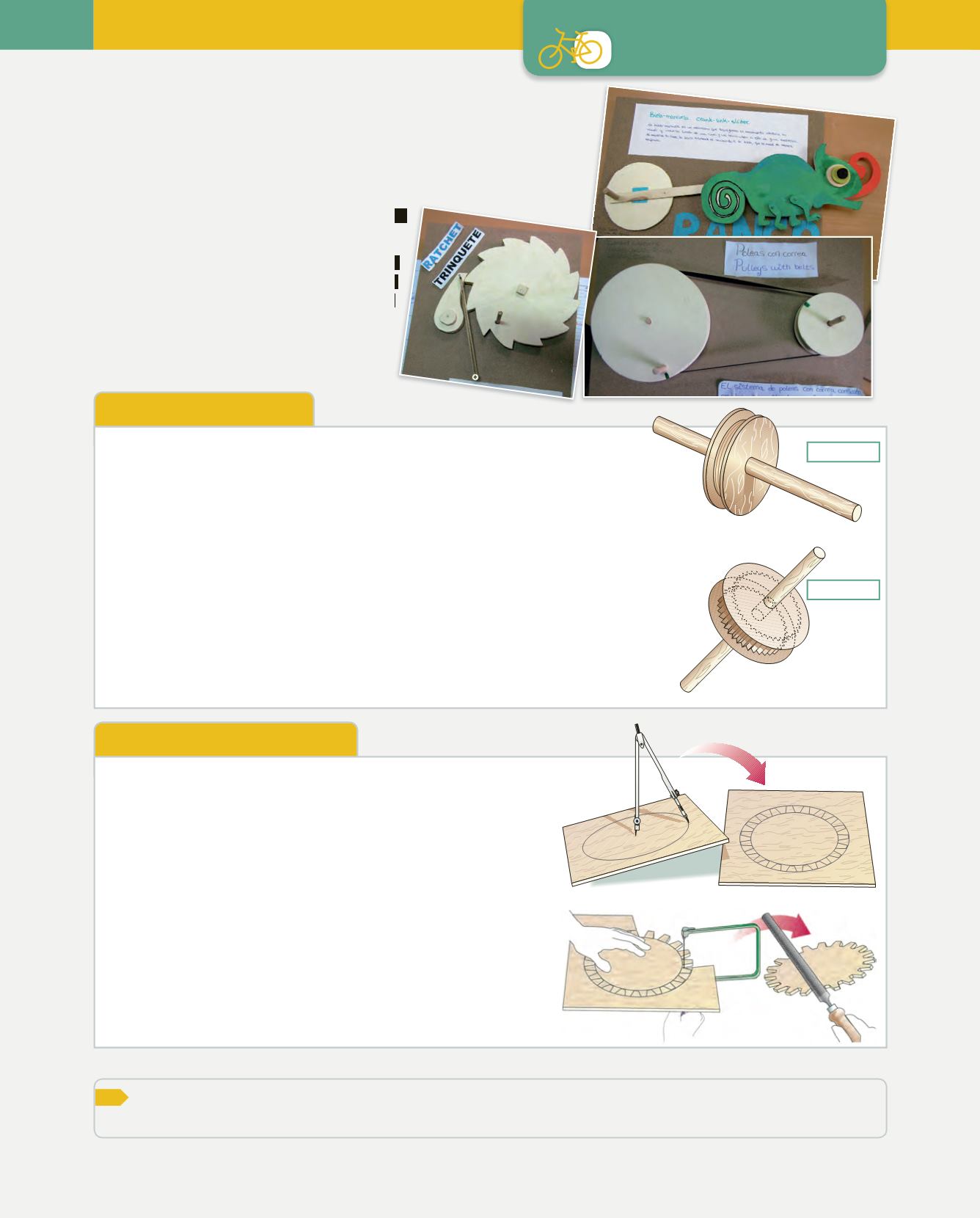

Construcció de mecanismes
El procés de fabricació dels mecanismes estudiats en la unitat és sum-
mament important i està en evolució constant. Les tècniques de pro-
ducció actuals es caracteritzen per la gran precisió i el bon acabat
de les diverses peces que componen aquests
mecanismes.
En el taller de Tecnologia construirem algun
mecanisme senzill mitjançant materials com
ara: cartó, cartolina, fusta, claus… Observa
aquests exemples:
1
Se t’ocorre alguna altra manera de fabricar rodes dentades amb els materials de què disposes al taller? Elabora el procés
de construcció i posa’l en pràctica.
PROCEDIM S
COM CONSTRUIR CORRIOLES
Per a la construcció de corrioles, utilitzarem els materials i objectes següents: tira
dentada, cartolina, cartó, contraxapat, aglomerat, claus, tapa de plàstic, eixos cali-
brats i perfils redons de fusta.
Observa la
corriola A.
Per a elaborar-la, necessites tres discos de fusta: dos de con-
traxapat fi i un de més gruix.
La
corriola B
està fabricada amb una tira dentada i discos de cartolina o cartó.
Pots fabricar un altre tipus de corriola amb un disc de fusta d’aglomerat; has de
llimar sobre el cantell el carril pel qual ha d’anar la corretja.
Pensa en altres possibilitats i posa-les en pràctica.
Advertència:
quan utilitzes serres o serretes, treballa amb compte per tal d’evitar
accidents.
COM CONSTRUIR ENGRANATGES
Els engranatges industrials es fabriquen normalment de metall o de
plàstic. En el taller elaborarem engranatges de fusta, per a la qual
cosa necessitarem contraxapat, aglomerat i claus. Segueix els passos
que s’expliquen a continuació per a fer una roda dentada de con-
traxapat:
1.
Dibuixa la roda dentada amb el compàs i el transportador.
2.
Talla amb compte per la línia marcada.
3.
Llima les dents perquè queden uniformes.
Amb un disc de fusta (aglomerat) i claus es pot fabricar un altre
engranatge. Per a fer-ho, dibuixa la circumferència, marca (amb un
transportador d’angles) on han d’anar les dents o els claus equidis-
tants, talla-la, llima-la i, per acabar, posa-hi els claus.
Corriola A
Corriola B
