El treball amb simuladors permet assajar de manera
virtual el comportament que tindran les estructures i
millorar-ne el disseny abans de construir-les. En aquest
cas, utilitzarem un simulador per a avaluar i millorar el
disseny del nostre pont abans de construir-lo. Es tracta
d’un simulador lliure i gratuït anomenat
WPBD
(West
Point Bridge Designer). En la mesura que es puga, adap-
tarem les seues condicions a les de la nostra tasca. Pots
baixar-te el programa gratuïtament en la pàgina web:
.
Aquest simulador permet dissenyar un pont nou o utilitzar
un disseny model i millorar-lo. En ambdós casos l’objectiu
final és obtenir la millor estructura possible, és a dir, la que
complisca les condicions exigides amb un cost econòmic
inferior.
Comencem la simulació
z
Primera fase de selecció de condicions i caracterís-
tiques prèvies

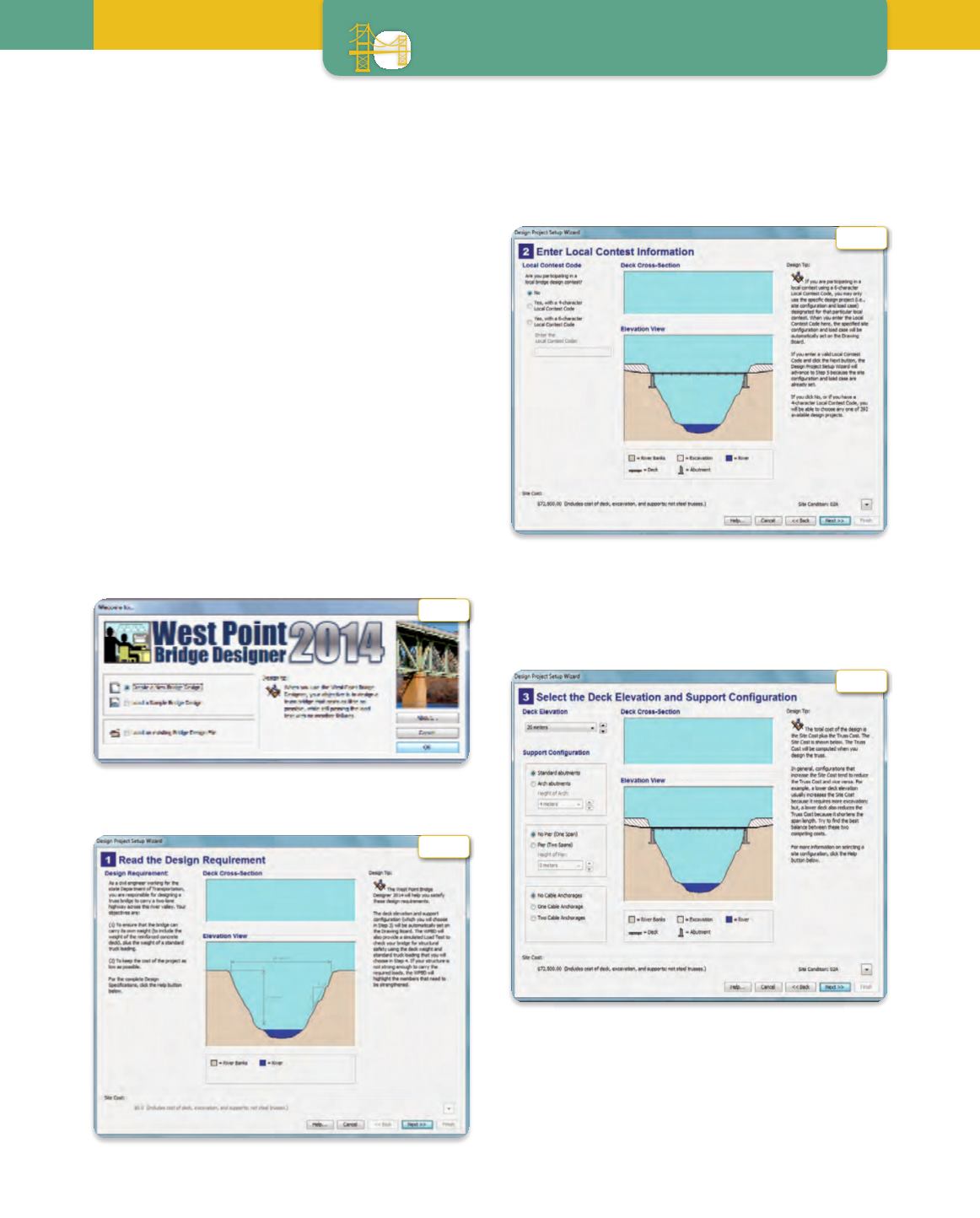

Pantalla 1.
Ens dóna l’opció de triar entre crear un disseny
nou per al pont o un disseny de mostra. Seleccionem
Crea-
te a New Bridge Design.
Pantalla 2.
Ens especifica les característiques del terreny i
del pont. Les llegim i polsem
Next.
Pantalla 3.
El simulador ens ofereix la possibilitat de par-
ticipar en un concurs. Marquem l’opció de
No participar
i
continuem.
Pantalla 4.
Ens permet triar l’alçària sobre el nivell del
riu. S’ha de tenir en compte que com més elevada siga,
més gran serà el buit que haurà de cobrir el pont i, per
tant, més cara serà l’estructura. Alhora, com més gran
siga l’alçària, més es reduirà el cost del condicionament
del terreny, ja que no caldrà dur a terme desmunts o exca-
vacions en els laterals on descansarà el pont. En el nostre
cas, el col·locarem a una alçària intermèdia, 20 m, amb
configuració de biga plana
(Standard abutments),
sense
suports intermedis
(No pier)
i sense cables d’ancoratge
(No
Cable Anchorage).
Pantalla 1
Pantalla 2
Pantalla 3
Pantalla 4
SIMULADORS D’ESTRUCTURES
5
Assaig virtual del teu disseny
