4.5.
Estructures entramades de formigó armat
El
formigó
va suposar un gran progrés en la construcció, ja que pot adoptar
qualsevol forma. Gràcies a les seues propietats presenta una bona resistència
a la compressió i, a més, les barres d’acer que en formen l’armadura suporten
esforços de tracció.
És un material molt resistent que es fa servir en tot tipus d’edificis, principalment
en
estructures armades,
com les del teu col·legi o institut:
z
Sota el sòl que xafes hi ha una
estructura horitzontal anome-
nada
forjat,
constituïda per
bigues menudes anomenades
biguetes
i material de rebli-
ment (revoltons ceràmics o de
poliestiré).
z
El forjat transmet el seu pes
fins a les
bigues
(fetes de for-
migó i barres d’acer), i aques-
tes, als
pilars
(suports verticals
de l’estructura).
z
Els pilars no descansen directament sobre el terreny perquè s’afonarien. Entre
aquests i el terra hi ha els
fonaments,
un element intermedi que augmenta
la superfície de suport i permet repartir el pes de l’edifici i les seues càrregues.
Els fonaments es poden fer amb
sabates, pilons
o
lloses.
El formigó armat es pot utilitzar per a construir estructures d’arcs gegants,
pilastres de ponts, làmines i voltes, a més dels pilars i les bigues de les es-
tructures.
4.6.
Estructures laminars
Estan formades per làmines fines de metall, plàstic o materials compostos, com
el formigó armat. Són resistents gràcies a
la curvatura o els plecs que pre-
senten.
z
La curvatura fa que les làmines resistisquen esforços de tracció i de compressió
en la seua superfície.
z
Els plecs i les nervadures donen rigidesa puntual a les zones on se situen. Així,
per exemple, la vora d’un got de plàstic evita que es deforme quan bevem, i
les estries que presenta a la zona per on s’agafa el fan més resistent a la com-
pressió d’aquesta zona.

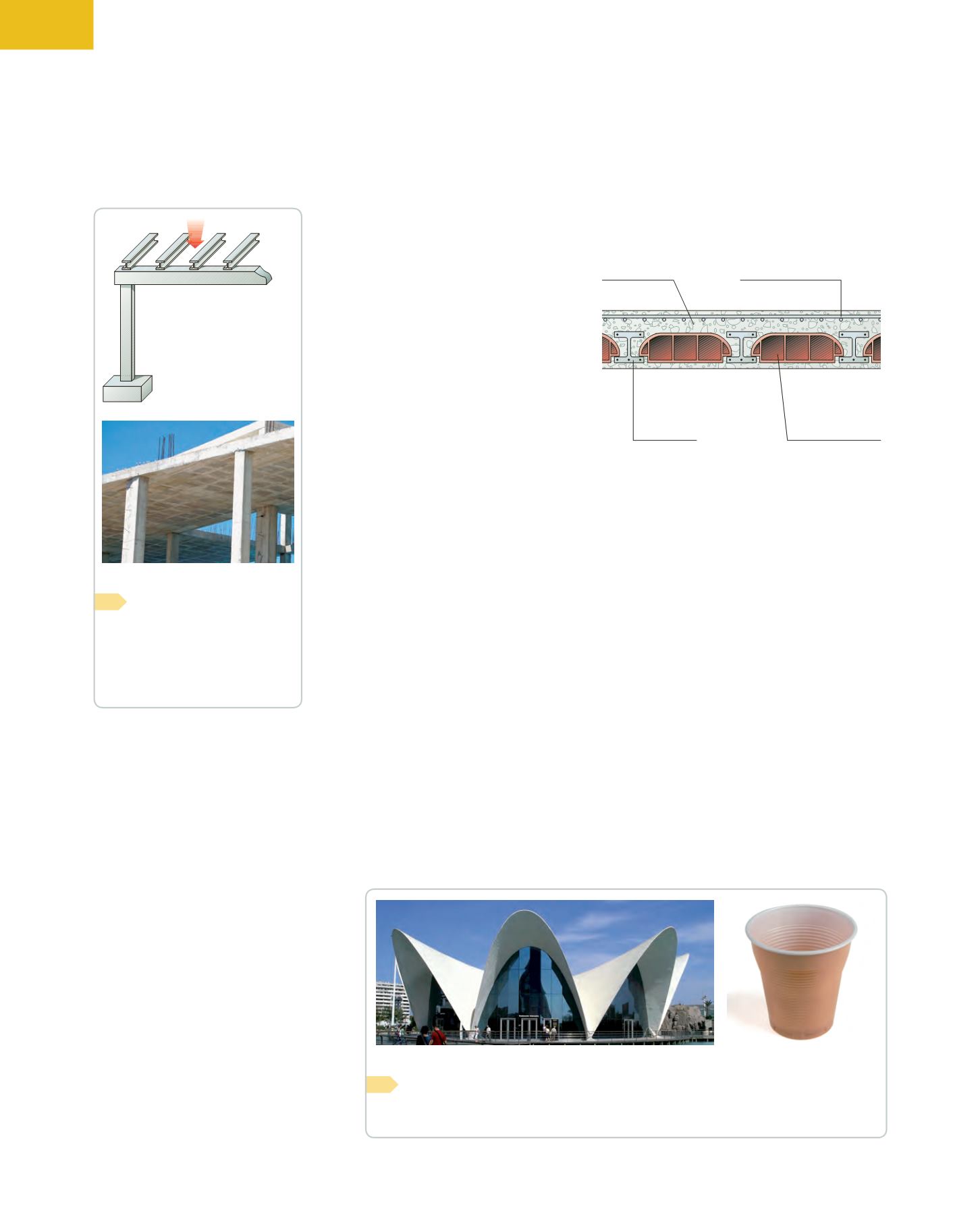

Secció de forjat.
Observa com es col·loquen els
revoltons ceràmics entre les biguetes.
malla d'acer
formigó
bigueta
revoltó
de ceràmica
19
Experimenta
amb estructures laminars. Recolza un full de paper entre
dues taules. Es manté horitzontal? Prova-hi una altra vegada, però ara
amb el full corb, com en l’estructura de la figura. Què ocorre? Per què?
Oceanogràfic de Félix Candela.
pes
bigueta
pilar
fonaments
biga
Estructura d’un edifici.
18
Identifica en la fotogra-
fia els diversos elements de
les estructures entramades i
imagina el recorregut que fa
el nostre pes fins que arriba
al terra.
