6.6.
Forjat
És un
element horitzontal
que s’estén en dues direccions i transmet les càr-
regues que suporta a la resta de l’estructura. Resisteix esforços de flexió i està
format per:
z
Biguetes:
porten el pes del forjat
fins a les bigues.
z
Revoltons:
cobreixen l’espai entre
les biguetes. Són elements buits
que ajuden a alleugerar el pes del
forjat.
z
Capa superior de formigó armat:
dóna homogeneïtat al forjat.
6.4.
Arcbotants i contraforts
Són elements destinats a contenir les càrregues dels arcs i de les voltes.
z
L’
arcbotant
és un arc exterior que porta les càrregues perpendiculars de les
voltes fins al contrafort, que és l’element vertical que les suporta.
z
El
contrafort
pot estar adossat directament al mur per a reforçar-lo i transme-
tre les càrregues de les voltes al terreny.
A part dels que es fan amb pedra, hui en dia també se’n fan amb formigó armat.

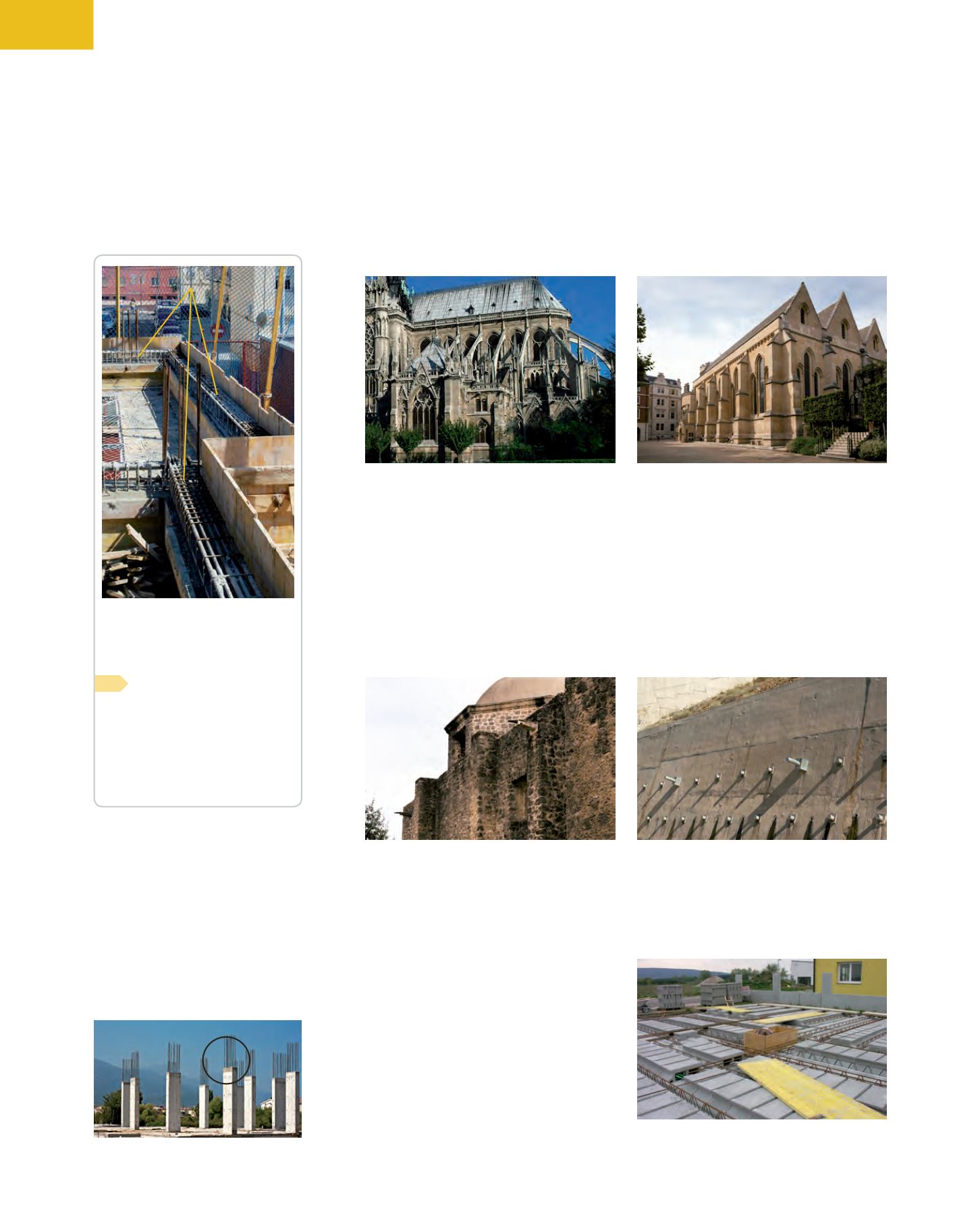

Arcbotants i contraforts.
Mur de càrrega.
Contraforts.
Mur de contenció.
Forjat de biguetes i revoltons.
6.5.
Murs de càrrega i de contenció
Són
elements verticals
que transmeten les càrregues fins al terreny.
z
Els
murs de càrrega
resisteixen esforços de compressió i poden estar cons-
truïts amb materials com ara pedra, rajola o tova.
z
Els
murs de contenció
suporten esforços de flexió per la força que el terreny
exerceix sobre aquests i, per tant, s’han de construir amb formigó armat o
mitjançant una gran acumulació de massa.
1
armadura d’espera:
conjunt de barres
d’acer que sobreïxen d’alguns ele-
ments en construcció, com els pilars,
necessàries per a donar continuïtat a
l’estructura.
37
En la imatge podem veure
l’encofrat de les bigues princi-
pals d’un forjat. Localitza tam-
bé les
armadures d’espera
1
del pilar, les armadures de les
bigues, els puntals provisio-
nals i la xarxa de seguretat.
El formigó necessita un motle fins
que s’endureix (o s’adorm). Aquest
motle, que després es retira,
s’anomena
encofrat.
Bigues
Armadura
d’espera
