124
1
Enumera cinc càrregues que poden actuar sobre el
teu cos. Digues quines són fixes i quines són variables.
2
Anomena els tipus d’esforços més comuns, explica
quan es produeix cada un d’aquests i dóna’n un
exemple de cada tipus.
3
Indica si les afirmacions següents són verdaderes o
falses. Raona la resposta en cada cas:
a)
L’esforç tallant només apareix quan tallem alguna
cosa.
b)
La tracció és un esforç que tendeix a estirar un objecte.
c)
L’esquelet humà està sotmés bàsicament a l’esforç de
compressió.
d)
Un got de plàstic no té cap tipus d’estructura.
4
Indica a quins esforços estan sotmeses les estructu-
res naturals següents: un niu suspés, la pota d’un
elefant, les ales d’una rata penada desplegades, un
cau de talp, un termiter i un niu d’oroneta en el
punt en què s’uneix a la paret.
Dibuixa’n alguna i indica amb fletxes les forces que
actuen en cada cas.
5
Dibuixa les estructures següents i analitza els esforços
a què estan sotmeses cada una de les parts que les
componen:
a)
Una barra d’exercicis gimnàstics.
b)
Un engronsador.
c)
Una cadira.
d)
Un ventilador de sostre.
6
Perquè és més probable que es partisquen les potes
d’una cadira si ens tirem cap enrere mentre hi es-
tem asseguts? Raona la resposta.
7
A quin esforç estan sotmesos els fils d’estendre quan
hi pengem la roba? Rumia la resposta tenint en
compte el material de què estan fets.
8
Ordena els elements estructurals següents depe-
nent de la funció i de l’ordre en què aparegueren al
llarg de la història : biga, arc, llosa, volta, columna,

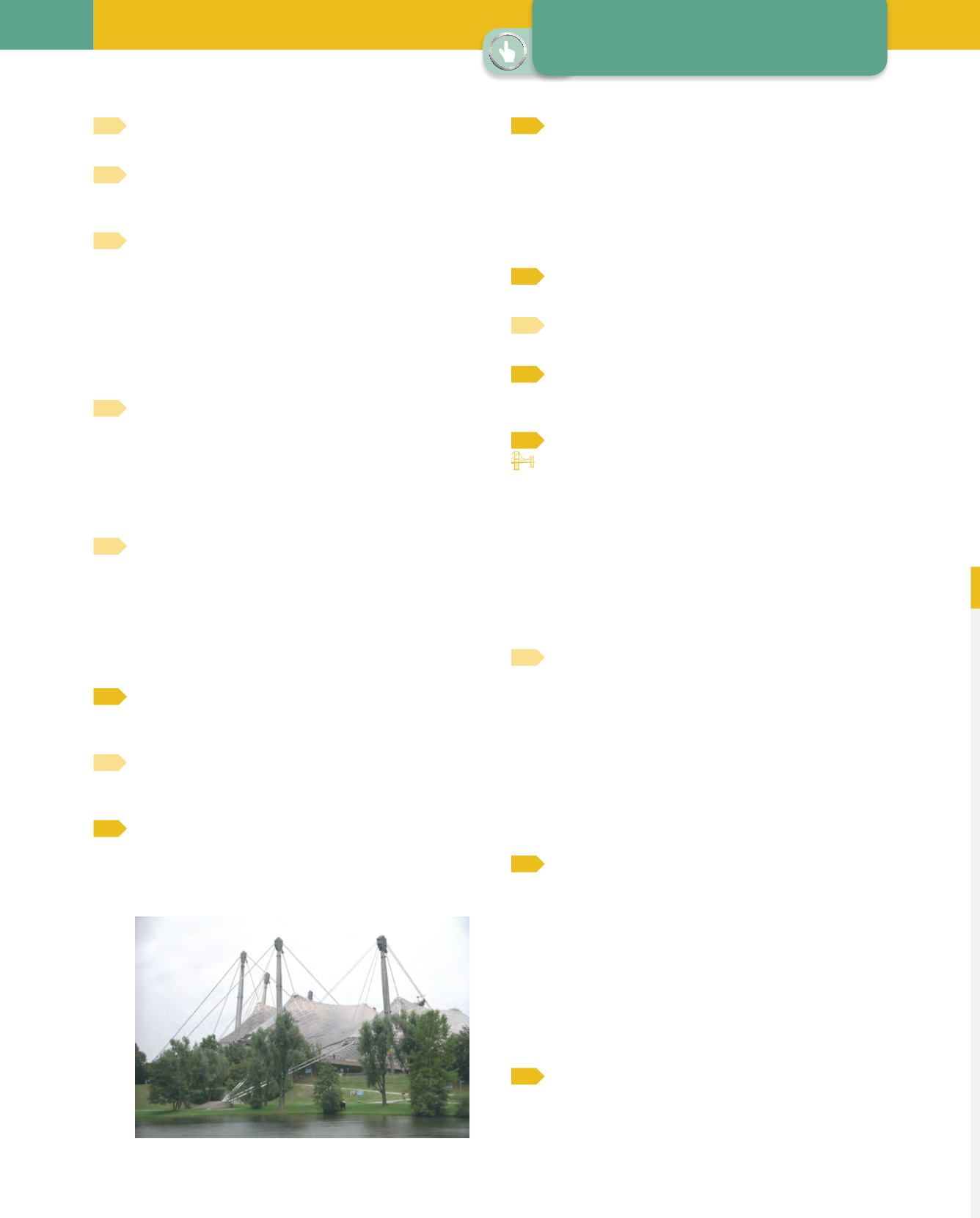

llinda, triangulació, tirant, sabata, piló. Quins ele-
ments apareixen en la foto? De quin tipus són?
9
Indica quins materials (fusta, formigó, pedra o acer)
es van utilitzar per a fabricar els elements estructu-
rals següents:
z
Biga, tirant, sabata i contrafort.
Tin en compte que, a més de les raons estrictament
estructurals, n’hi pot haver d’altres que en determi-
nen l’ús. Justifica la resposta.
10
Enumera els avantatges del formigó armat respecte
de la pedra.
11
En què es diferencia un biga d’un pilar? Per a què
serveixen ambdós elements?
12
Per a què serveixen els fonaments d’un edifici?
Quan s’utilitzen com a fonaments lloses o pilons en
lloc de sabates? Per què?
13
Busca imatges a Internet d’aquests ponts i aqüe-
ductes famosos. Explica a quin tipus estructural
pertany cada un i amb quins materials s’han fa-
bricat:
z
Aqüeducte de Segòvia
z
Pont romà de Còrdova
z
Pont de Rande, a Vigo
z
Pont de Barqueta, a Sevilla
z
Viaducte de Madrid
z
Pont de San Pablo, a Conca
14
Indica si les afirmacions següents són verdaderes o
falses. Raona la resposta en cada cas:
a)
Les estructures de barres triangulades poden ser de
pedra.
b)
L’acer és un material estructural propi de les estructu-
res massives.
c)
Els tirants només s’utilitzen per a donar estabilitat a
les estructures.
d)
Els pilons són pilars estrets que s’empren en construc-
cions menudes.
15
Talla tres rectangles de cartolina de 10 x 30 cm.
Doblega’ls longitudinalment i construeix tres perfils:
un de secció circular, un altre triangular i, l’últim,
quadrat.
a)
Si apliquem la mateixa càrrega a tots, per exemple,
el pes d’un estoig en la part superior, a quin tipus
d’esforç estaran sotmesos? Tindrà la mateixa intensi-
tat en tots?
b)
A pesar d’estar fets amb la mateixa quantitat de ma-
terial, quin dels tres perfils et sembla que resistirà mi-
llor aquest esforç? Per què?
16
Tria algun element de mobiliari urbà que et siga
familiar (banc, fanal, paperera, etc.) i fes-ne una
anàlisi formal i estructural. Acompanya el teu tre-
ball amb fotografies i dibuixos.
5
ACTIVITATS FINALS
