Observa les fotografies:
a)
Quin tipus d’esforç suporten els blocs
de pedra de les piràmides?
b)
Quin esforç suporten els pilars del
pont?
c)
Quina finalitat tenen les obertures
que deixen les llindes? Quin esforç
suporten?
4.
ESTRUCTURES ARTIFICIALS
Quin tipus de ponts coneixes? Ordena’ls des de l’antiguitat fins als nostres
dies. Quines diferències observes entre aquests ponts?
Al llarg del temps els éssers humans han millorat la seua capacitat per a cons-
truir estructures. Al començament necessitaven gran quantitat de material per
a la construcció, però els avenços en el coneixement de les estructures i del seu
funcionament, juntament amb l’aparició de materials nous, van permetre crear
estructures lleugeres i resistents.
Analitza els diversos tipus d’estructures artificials que apareixen en els ponts
de les fotografies i dibuixa en el teu quadern un esquema de cada model
per ajudar-te a dissenyar el teu.
4.1.
Estructures massives i allindanades
En un primer moment, les estructures s’elaboraven amb la concentració d’una gran
quantitat de material, sense a penes deixar buits, amb la col·locació de blocs de
pedra o argila els uns damunt dels altres (com en les piràmides) o amb l’excavació
a la roca. Per a obrir finestres i passos lliures s’utilitzaven
llindes
1
de pedra o de
fusta de poca longitud. Són exemples d’
estructures massives
les piràmides maies
o egípcies, i d’
estructures allindanades,
els temples grecs de pedra i fusta.
2
volta:
coberta de forma corba que
tanca un espai entre dos murs o su-
ports.
3
cúpula:
coberta de forma semiesfèri-
ca o aproximada a la semiesfera que
tanca un espai central o circular.
1
llinda:
barra horitzontal que es col·loca
sobre dos suports verticals amb la fina-
litat de deixar-hi una obertura (porta o
finestra) davall. També s’anomena biga
mestra, jàssera o jàssena.
14
Busca a Internet o en llibres d’art o
d’arquitectura diversos tipus d’arcs
que podem trobar en les estructu-
res voltades i dibuixa’ls.
Representa sobre el dibuix els es-
forços a què estan sotmesos. De
quin tipus són?

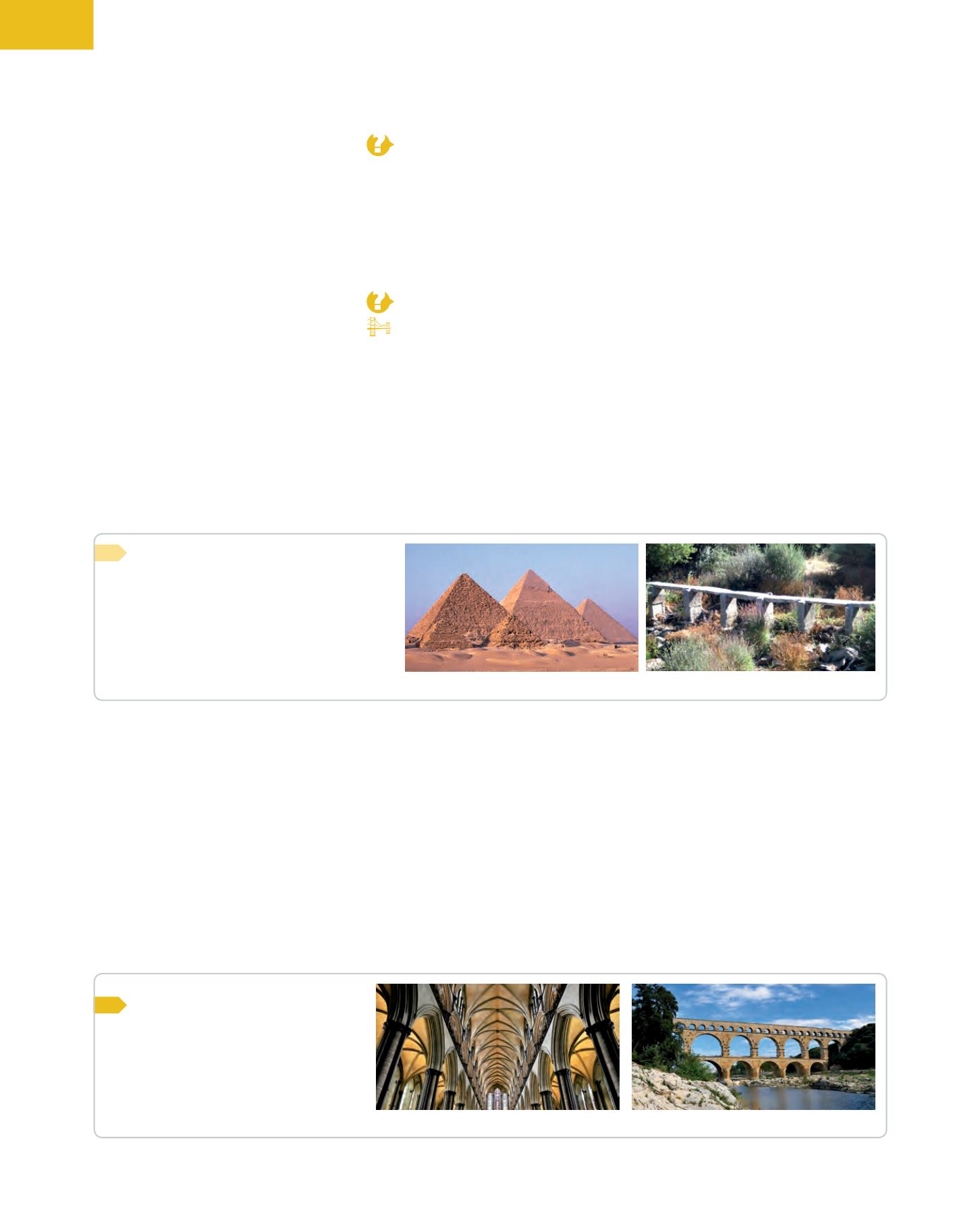

Volta de creueria amb arcs apuntats.
Pont d’arcs de mig punt.
Estructura massiva.
Estructura allindanada.
4.2.
Estructures voltades
El descobriment de l’
arc
i la
volta
2
va permetre cobrir espais més grans i deixar
més obertures en les estructures.
Les
estructures voltades
estan formades per arcs i voltes i es basen en l’ús
de pedres tallades i col·locades de manera que solament hi aparega l’esforç de
compressió, que és ben suportat per la pedra.
Els romans van utilitzar l’arc de mig punt en la construcció de ponts i
d’aqüeductes, i la volta de canó i la cúpula
3
semiesfèrica, per a cobrir basíli-
ques i panteons. Posteriorment es van emprar arcs apuntats i voltes de creueria
d’estils distints en la construcció de mesquites i catedrals. En l’actualitat es
continuen emprant en edificis emblemàtics.
