5. Estructures
+
www
4.3.
Estructures triangulades

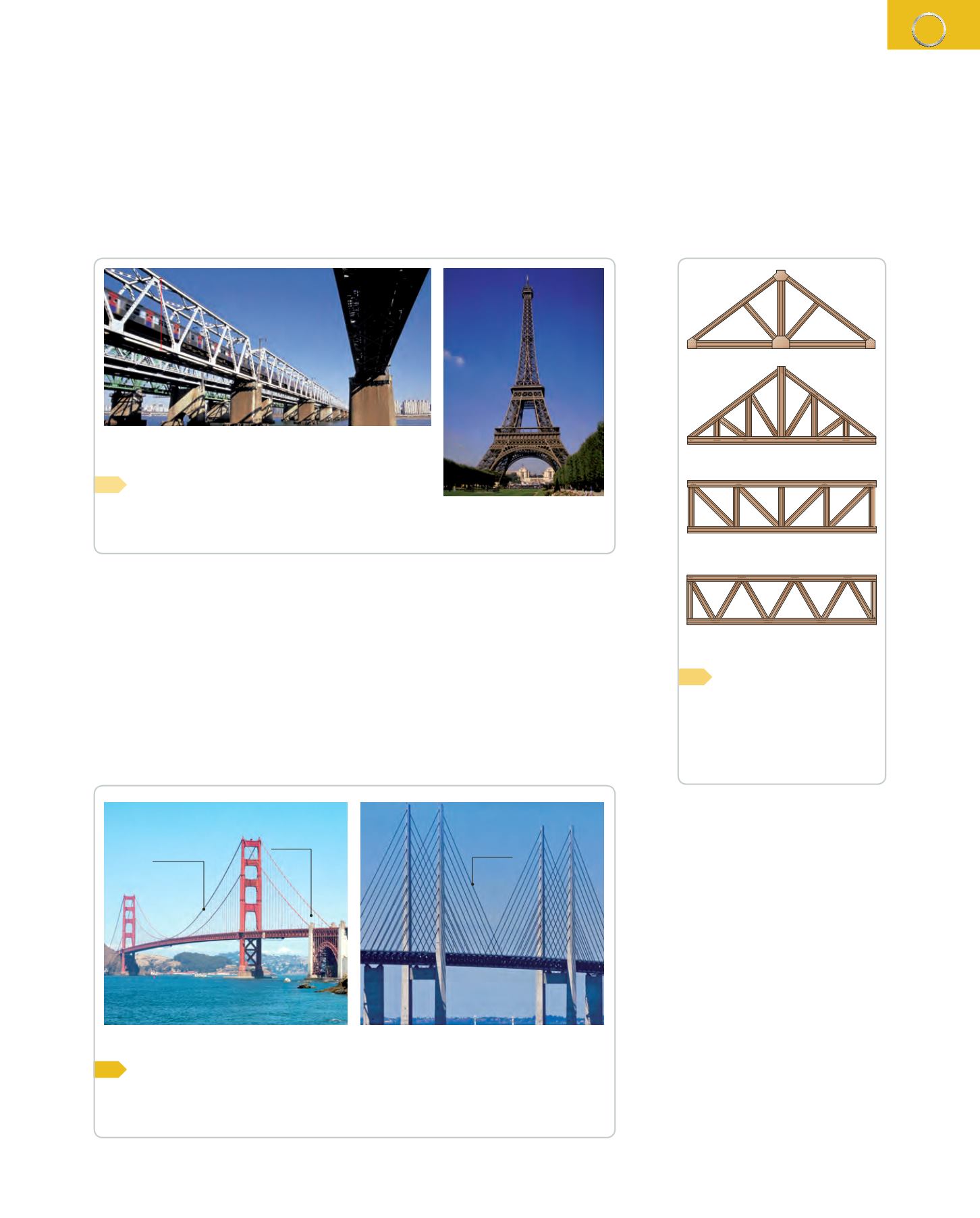

Estan formades per barres normalment metàl·liques o de fusta. La
triangulació
fa que l’estructura siga indeformable, la qual cosa és una bona solució per a la
construcció de ponts (bigues triangulades), cobertes de grans
llums
1
(encava-
llades
2
)
i estructures verticals com torres i bastides.
El descobriment de la fosa de metalls i de l’acer així com la seua aplicació a aquest
tipus d’estructures va permetre dur a terme grans obres, com la torre Eiffel.
17
Observa els ponts i explica com es transmeten les càrregues a través dels
diversos elements estructurals que observes en les fotografies. Per a una
mateixa longitud de pont, quin dels dos tipus deu tenir els tirants més
grossos? Per què?
15
Investiga
el material amb què està fabrica-
da la torre Eiffel. Esbrina quin s’utilitza en
l’actualitat amb aquest tipus d’estructures i
enumera’n els avantatges.
Pont suspés de catenària.
Els ponts de ferrocarril aprofiten el cantell de la biga per a
permetre el pas del tren a través d’aquesta.
Torre Eiffel de París.
Va ser
l’estructura més alta del món
durant molts anys.
Pont suspés de tirants.
4.4.
Estructures suspeses
Per a construir-les s’utilitzen cables dels quals penja l’estructura i que reben el
nom de
tirants.
Quan es poden regular, estirant-los més o menys, s’anomenen
tensors.
Els cables només resisteixen esforços de tracció, però tenen l’avantatge
de poder adaptar-ne la forma a les càrregues que reben en cada moment, a més
de ser extremadament lleugers.
Els tirants s’empren per a subjectar ponts, envelats, antenes i torres.
Hi ha una gran varietat d’
estructures suspeses
que permeten cobrir grans es-
pais, com estadis o pavellons, sense usar pilars intermedis.
1
llum:
espai lliure que queda entre els
suports d’una biga o d’una encavallada.
2
encavallada:
estructura triangular for-
mada per barres d’acer o de fusta que
s’utilitza en les teulades i en les cobertes.
16
Observa aquests dos ti-
pus d’estructures triangula-
des. Quina de les dues és més
adequada per a un pont? I
per a una teulada? Justifica la
resposta.
encavallada de cinc nucs
armadura nord- americana
big
encavallada de cinc nucs
armadura nord- americana
biga Warren
llum
Cantell de la biga
Catenària
Tirant
Tirant
