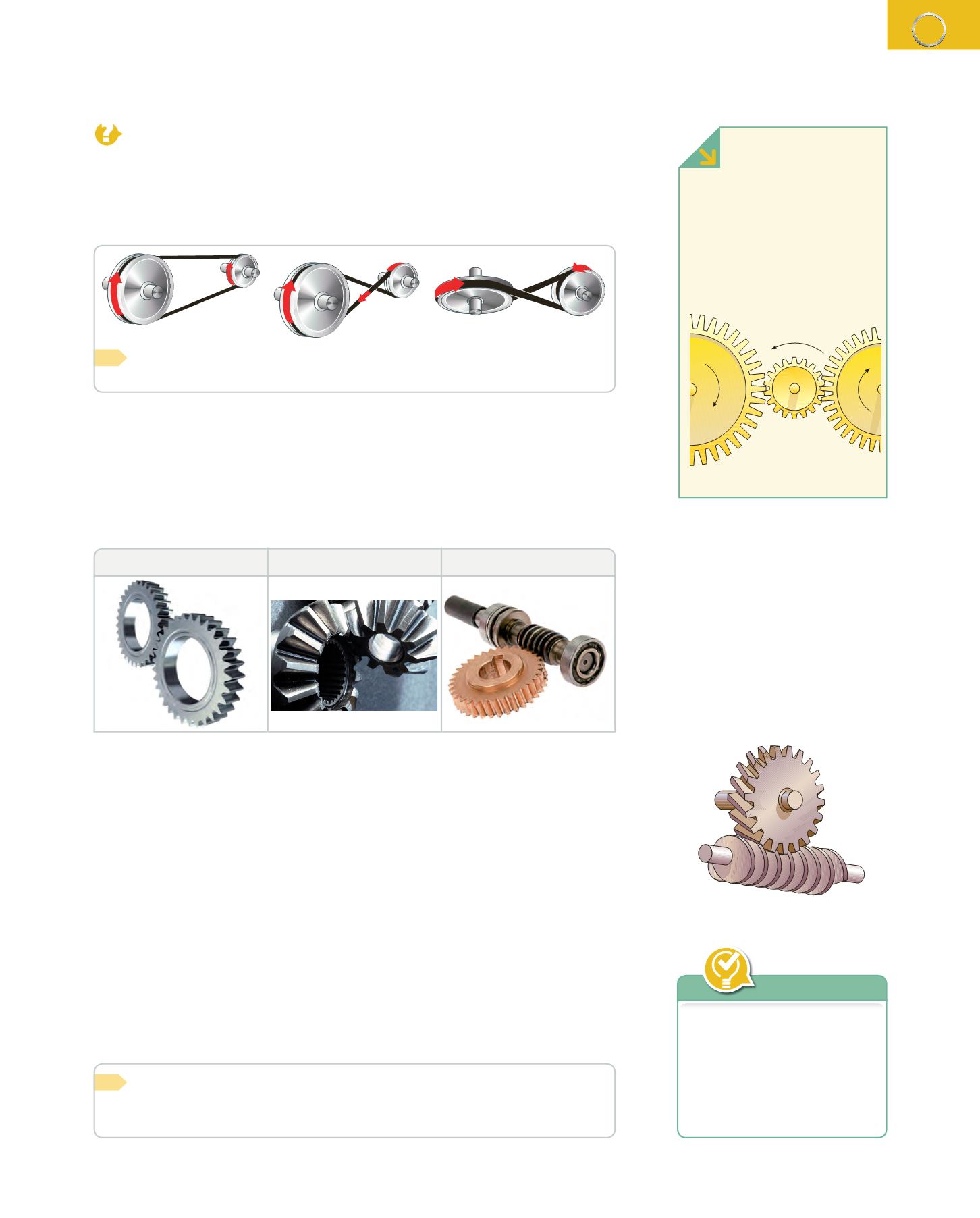

6. Mecanismes
+
www
3.4.
Canvis de direcció i sentit de gir
Torna a observar els trens de la pàgina anterior i debat amb els teus com-
panys. Giren totes les corrioles i tots els engranatges en el mateix sentit?
Identifica en quin sentit ho fa cada un.
Per a variar el sentit de gir de les rodes, la direcció de l’eix de gir o aconseguir una
distància concreta entre aquestes, podem utilitzar diversos sistemes.
Les corretges ens permeten aconseguir molt fàcilment els canvis de sentit i la di-
recció de gir de l’eix conduït. No obstant això, els engranatges necessiten que les
dents tinguen un disseny especial per a aconseguir-ho.
En funció de si la transmissió de gir es fa entre eixos paral·lels, com hem vist fins
ara, entre eixos perpendiculars concurrents o entre eixos encreuats, podem utilitzar
diversos tipus d’engranatges.
Eixos paral·lels
Eixos concurrents
Eixos encreuats
18
Observa la imatge i descriu en quina direcció i en quin sentit es mou l’eix
conduït respecte a l’eix motor.
Caragol i corona.
❚❚
Els mecanismes de trans-
missió circular són les rodes
de fricció, els sistemes de
corrioles, els engranatges,
el caragol sense fi i els sis-
temes d’engranatges amb
cadena.
Idees clares
19
Observa la fotografia del mecanisme del marge: consisteix en un caragol
de tres entrades i una corona de 27 dents. Esbrina quina deu ser la relació
de transmissió.
Les dents helicoïdals s’utilitzen perquè hi haja més d’una dent engranada alhora.
Són més precises i tenen més potència d’arrossegament.
3.5.
Caragol sense fi
Aquest és un mecanisme especial que s’utilitza quan es volen aconseguir grans reduc-
cions de velocitat. Està compost per un caragol motor i una corona engranada a aquest
en un, dos o tres punts (hèlixs paral·leles del caragol o entrades d’aquest).
Quan el caragol gira, fa avançar la corona; per cada volta de caragol, la corona
avança tantes dents com nombre d’entrades tinga el mecanisme. Així, si el caragol
és de dues entrades i la corona té trenta dents, caldran quinze voltes de caragol per a
completar un gir complet. A més, aquest mecanisme no és reversible: la corona mai
no pot moure el caragol, per tant, actua com a fre.
Aplicacions:
clavilles per a afinar les cordes de la guitarra, mecanismes elevadors
o sistemes reductors de velocitat.
ENGRANATGE
BOIG
En un sistema d’engranatges
senzill, la roda d’entrada i la roda
d’eixida giren en sentit contrari.
Per a aconseguir que ambdues
giren en el mateix sentit, cal
col·locar entre les dues rodes una
roda dentada addicional, que rep
el nom d’
engranatge boig,
que no
modifica la relació de transmissió.
Engranatge boig.
