6.
COM DIBUIXAR ÀTOMS
A continuació dibuixarem àtoms d’acord amb el model atòmic de Bohr, però tenint en
compte els nivells i subnivells energètics.
❚❚
Nucli atòmic
Representem el nucli atòmic mitjançant un cercle, a l’interior del qual indiquem el nom-
bre de protons i el de neutrons.
Per exemple, en el
23
11
Na, tenim:
❚❚
Nombre de protons
=
Z
=
11
❚❚
Nombre de neutrons
=
A
−
Z
=
23
−
11
=
12
❚❚
Nivells energètics
Al voltant del nucli col·loquem els electrons en els diversos nivells energètics. Hem
de tenir en compte que, en un àtom elèctricament neutre, el nombre de càrregues
negatives dels nivells energètics ha de ser igual al nombre de càrregues positives del
nucli.
Continuem amb l’exemple del
23
11
Na:
❚❚
Nombre d’electrons
=
Z
=
11
Com hem vist, el
primer nivell
conté com a màxim
2
electrons, el
segon nivell, 8,
6 d’aquests distribuïts en
un subnivell i 2 en l’altre, i en el
tercer nivell
només hi
ha
1
electró.
La configuració electrònica
23
11
Na és:
2 8 1.
La configuració electrònica de l’ió sodi, Na
+
, tindria un
electró menys, és a dir,
2 8.
4.
Dibuixa l’àtom de Mg (
Z
=
12,
A
=
24).

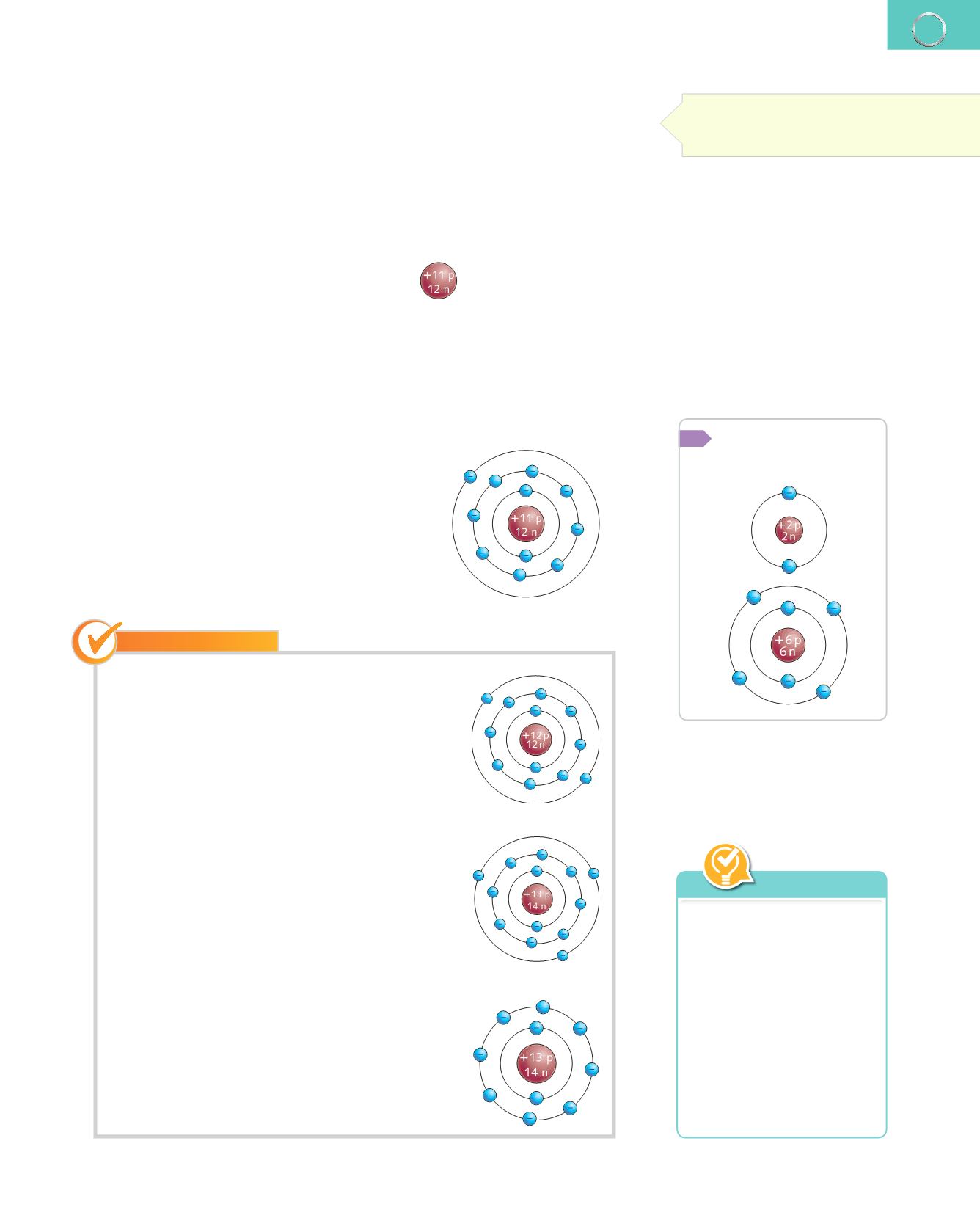

Es dibuixa el nucli de manera que s’indiquen
els protons i els neutrons que té; en aquest cas,
12 protons i 12 neutrons.
La configuració electrònica és
2
8 2.
Després, dibuixem els nivells energètics en for-
ma de circumferències i situem els 12 electrons
basant-nos en la configuració electrònica.
5.
Dibuixa l’àtom de
27
13
Al.
❚❚
Nombre de protons
=
Z
=
13
❚❚
Nombre de neutrons
=
A
−
Z
=
14
❚❚
Nombre d’electrons
=
13
La configuració electrònica és:
2
8
3
.
6.
Dibuixa l’àtom de Al
3
+
.
❚❚
Nombre de protons
=
Z
=
13
❚❚
Nombre de neutrons
=
A
−
Z
=
14
❚❚
Nombre d’electrons
=
10
La configuració electrònica és:
2
8
.
EXERCICIS RESOLTS
Idees clares
Passos per a dibuixar àtoms:
1.
Determinar el nombre de pro-
tons, neutrons i electrons.
2.
Encerclar el nombre de pro-
tons i de neutrons.
3.
Dibuixar circumferències con-
cèntriques al voltant del nucli
i situar-hi els electrons segons
la pauta següent: fins a un
màxim de 2 en la primera, 8
en la segona, 18 en la tercera,
etc.
Indica la distribució en
nivells i subnivells dels àtoms
següents:
a)
b)
28
❚❚
Els electrons es distribueixen
en nivells i subnivells
d'energia.
