6. Mecanismes
+
www
4
Reprodueix en el teu quadern els dibuixos del quadre de la pàgina an-
terior (balancí, obribotelles i pinces) i situa en cada un la força, la re-
sistència i el punt de suport. Quin avantatge aporta la palanca en cada
cas?
5
Mesura el braç de palanca del teu manillar i el diàmetre de la potència.
Quant augmenta la força que fas a través del braç de palanca en compa-
ració amb la que exerceixes directament sobre la potència?
6

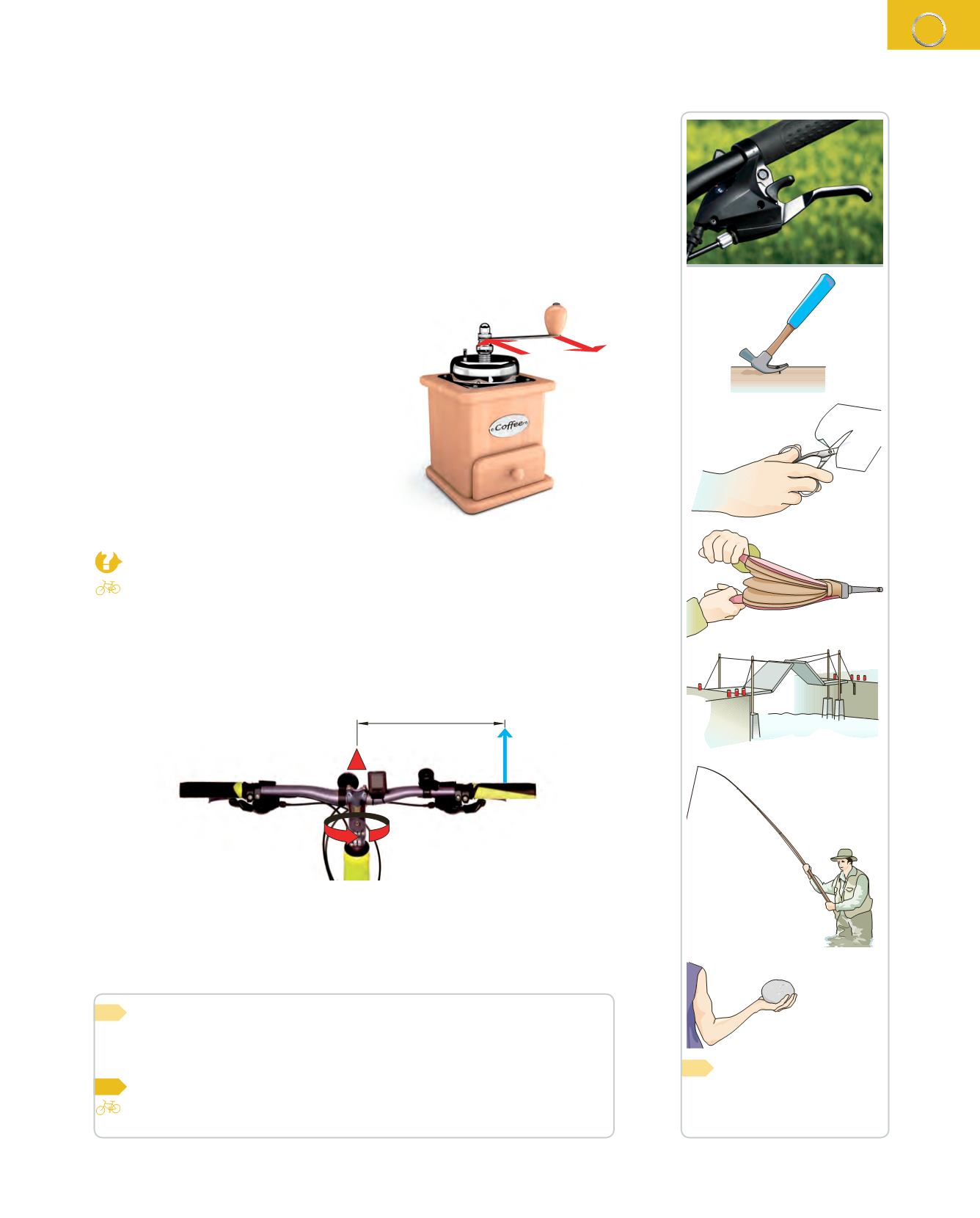

On se situen el fulcre, la
força motriu i la resistència
en aqueixes palanques? A
quin tipus pertany cada una?
El fre
És un mecanisme que permet reduir la velocitat de la roda. S’activa mitjançant
unes palanques (manetes) situades al manillar. Si les estrenyem, aquestes palan-
ques estiren un cable que, al seu torn, acciona el sistema de fre.
La manovella
És un element compost per dues branques: una va unida a l’eix i l’altra forma el mà-
nec. La utilitzem per a allunyar la força de l’eix de gir i aconseguir moure aquest eix
amb l’aplicació de menys força i d’una manera més còmoda.
La manovella és una palanca de segon ordre
i, per tant, també compleix l’equilibri de mo-
ments:
F · d = R · r
En aquest cas,
F
és la força que hi apliquem,
d
el radi de la manovella,
R
la força que cal
véncer en l’eix; i r, el radi de l’eix.
Aplicacions:
en els picaportes de les portes,
en eines de serratge i, en general, per a fer
girar més fàcilment tot tipus de mecanismes.
El manillar
Imagina com deu ser més fàcil controlar el manillar de la bicicleta: des dels
punys o si l’agafem a prop de l’eix? Com creus que costa més fer-lo girar?
Posa en comú les teues respostes amb la resta de la classe.
El manillar funciona com una manovella: com més allunyem les mans de l’eix de gir,
menys força haurem de fer per moure’l i més precisió aconseguirem en el gir.
Observa en la imatge l’equilibri de forces que es produeix en el manillar.
R
F
Fulcre
Potència
Gir
Un volant funciona exactament igual que un manillar o una manovella: allunya de
l’eix de gir el punt en què s’efectua la força perquè siga més senzill de moure’l. En
aquest cas, en lloc d’un agafador o un puny hi ha un cercle complet que en facilita la
subjecció en tot moment .
