Estructuras
PRUEBA DE EVALUACIÓN B

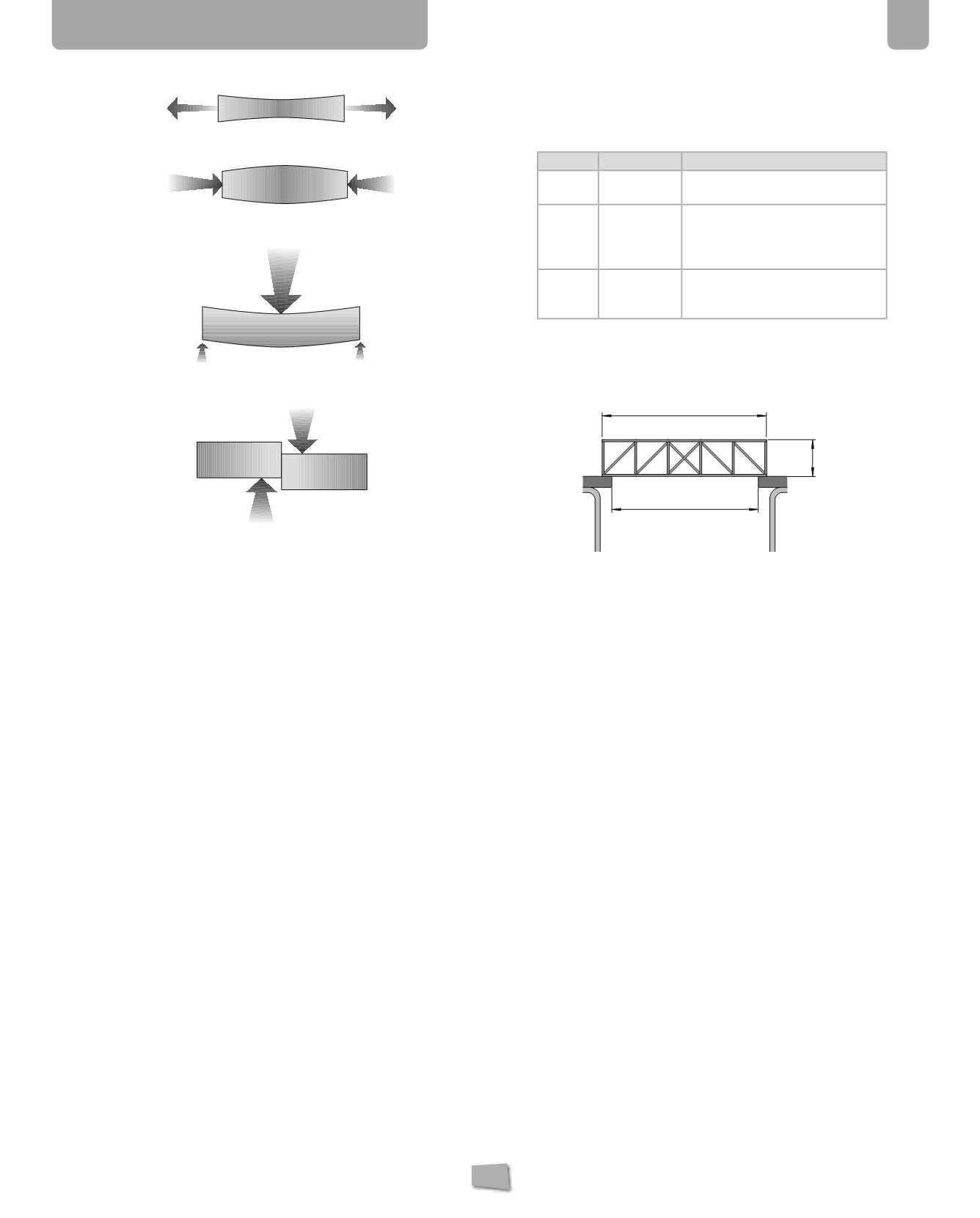

Tracción:
Goma de tirachinas.
Compresión:
Pata de una mesa.
Flexión:
Balda de una estantería.
Cortante o cizalladura:
Tijeras cortando un papel
9.
Indica las cargas a las que están sometidos los siguientes
cuerpos y qué parte de ellos constituye su estructura: un
vaso de plástico, una grúa de construcción y una mesa.
Objeto Estructura
Cargas
Vaso de
plástico
La totalidad
del vaso
La presión del líquido interior y la
fuerza de la mano al cogerlo.
Grúa
La estructura
triangulada
El peso de la carga que se eleva
del contrapeso y de la propia
estructura; la fuerza del viento
sobre la grúa.
Mesa
Las patas y el
tablero
El peso propio, el de la persona
que se apoya y el de las cosas que
colocamos sobre ella.
10.
Diseña una estructura de barras de papel que pueda co-
locarse entre dos mesas separadas 40 cm entre sí y que
sea capaz de soportar 2 kg de peso en su parte central.
Dibújala a escala 1:5.
40 cm
45 cm
10 cm
